2. 개념 및 컨셉

CTF를 운영하였을때, 가장 큰 고민은 어떻게 참가자들에게 문제별 격리된 환경(컨테이너/VM/인스턴스)을 제공할 것인가였습니다.

SMCTF 개발팀은 이 문제를 해결하기 위해 여러가지 방안을 고려하였고, 격리된 컨테이너 환경을 제공하기 위해 아래와 같은 컨셉을 도출하였습니다.

• AWS System Manager Run Command를 통한 EC2 인스턴스 위에서 Docker 컨테이너 오케스트레이션
• Kubernetes 기반 오케스트레이션 및 컨테이너 프로비저닝

첫번째 방법은 CTF 운영 시 발생하는 비용을 최소화할 수 있다는 장점이 있었으나, AWS System Manager Run Command의 제약사항(동시 실행 제한, 대기 시간 등)으로 해당 기능을 구현하는데 있어 적합하지 않다고 판단하였습니다.

또한 워커 노드에 대한 컨테이너 오케스트레이션을 직접 구현해야 한다는 큰 부담이 있었습니다. 이는 보안 이슈로도 적절하지 않았고, 유지보수 측면에서도 많은 어려움이 예상되었습니다.

때문에 저희는 기존의 컨테이너 오케스트레이션 도구인 Kubernetes를 활용하는 방안을 선택하였습니다. Kubernetes가 컨테이너 오케스트레이션의 모든 책임을 지게 됨으로써, 저희는 컨테이너 프로비저닝과 관리에 집중할 수 있게 되었습니다.

스택(Stack) 및 아키텍처

유저가 특정한 문제에 대해 가상의 격리된 컨테이너 환경을 요청하였을때 제공되는 환경을 스택(Stack)이라고 정의합니다. 각 스택에 대한 생성 제한은 컨테이너 프로비저너에서 관리하지 않습니다. 이에 대해선 뒤의 책임 분리 및 원칙 섹션에서 다룹니다.

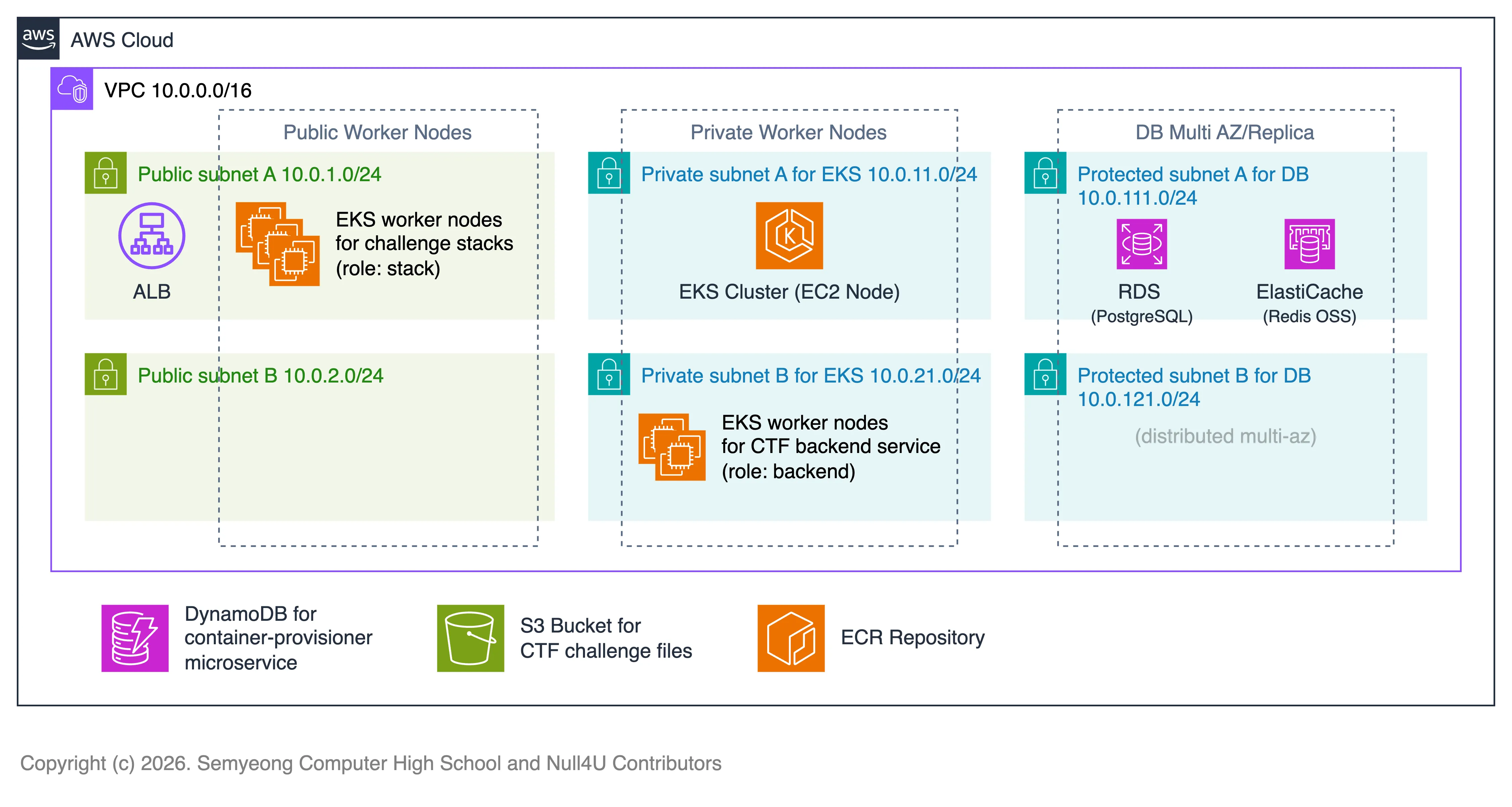

다음은 아키텍처 다이어그램입니다. AWS EKS 클러스터에서 구동된다는 가정하에 작성되었습니다.

EKS 클러스터에서 메인 CTF 서비스 애플리케이션과 컨테이너 프로비저너 등의 마이크로서비스가 구동됩니다. 이때 컨테이너 프로비저너가 생성하는 스택(컨테이너)는 파드(Pod) 단위로 생성되며, 스택 파드는 별도의 노드와 네임스페이스에서 격리되어 구동됩니다. (nodeSelector 및 namespace 설정)

이때 스택 파드가 구동되는 노드는 role=stack 라벨이 붙은 노드로 제한되며, stacks 네임스페이스에서만 생성됩니다. (이는 환경 변수에 따라 변경 가능합니다.)

스택 파드가 구동되는 노드는 Public IP를 가진 노드로 구성되며, 각 스택 파드는 자동으로 생성되는 NodePort 서비스를 통해 외부에서 접근할 수 있도록 설계되었습니다. 포트 범위는 30000-32767 사이로 제한되며, 각 포트는 겹치지 않도록 내부적으로 관리됩니다.

컨테이너 프로비저너의 경우 외부에서 Kubernetes Config 파일과 Context 지정을 통해 쿠버네티스 클러스터에 접근할 수 있으며, 클러스터 내에서 배포될 땐 InCluster Config를 사용합니다. 이때 SA와 적절한 RBAC 설정(ClusterRole, ClusterRoleBinding 등)을 통해 최소 권한 원칙을 준수합니다. 이에 대한 자세한 내용은 설치 및 환경 설정 문서에서 다룹니다.

또한 스택이 배포되는 stacks 네임스페이스에서 적절한 ResourceQouta 또는 LimitRange를 설정할 수 있고, 필요에 따라 Ingress에 대한 NetworkPolicy를 통해 관련 정책을 구성할 수 있습니다.

ResoureQouta 및 LimitRange는 권장되는 사항이며, 필요에 따라 LimitRange만 구성하고 적절한 오토스케일링 정책을 적용할 수도 있습니다. 스택을 프로비저닝 할때 CPU/메모리 리소스 요청 및 제한을 반드시 지정하도록 강제하지만, 2차적인 보안을 위해 앞서 언급한 정책들을 적용하는 것을 권장합니다.

가상의 컨테이너 환경인 스택, 즉 파드는 오로지 하나의 Replica로 생성되며 Deployment나 StatefulSet, ReplicaSet을 통해 분산된 파드가 아닌 아닌 단일 파드와 NodePort 서비스를 생성합니다.

만약 스택 파드가 생성될 때 여유 리소스가 부족하여 Admission Controller에서 거부되는 경우나 Unschedulable 상태가 되는 경우 자동으로 에러 메시지를 반환합니다. 전자의 경우 POST /stacks 요청 시 즉시 반환되며, 후자의 경우 스택의 상태를 조회하는 관련 API 응답에서 확인할 수 있습니다.

YAML Spec 검증 및 보안 솔루션

컨테이너 프로비저너는 스택 생성 요청 시, 운영자의 휴먼 에러나 적절하지 않은 요청으로 부터 호스트를 보호하기 위해 다양한 검증과 보안 솔루션을 강제로 적용합니다.

• 매니페스트는 공백이나 빈 문자열을 허용하지 않으며, 표준 YAML 형식만 허용합니다.
• 기본적인 필드 검증 및 Pod 단일 오브젝트만 허용합니다. (kind: Pod 및 apiVersion: v1 만 허용)
• targetPort는 반드시 1-65535 사이의 정수여야 하며, 컨테이너 포트 중 반드시 하나와 매칭되어야 합니다.
• 그 외의 검증에 대한 내용은 internal/stack/validator.go 소스코드를 참조하세요.

또한 아래의 보안 솔루션이 기본적으로 적용됩니다. 이는 강제로 적용되며, 변경할 수 없습니다.

• 파드 또는 컨테이너 보안 정책 제한을 위해 아래의 필드들은 직접 구성할 수 없으며, YAML 매니페스트에 포함될 경우 에러를 반환합니다.
  • hostNetwork, hostPID, hostIPC, serviceAccountName, deprecatedServiceAccount, serviceAccountToken, nodeName, runtimeClassName, ephemeralContainers, hostPath, securityContext
• 또한 아래의 필드들은 명시된 값으로 강제로 덮어씌워집니다.
  • restartPolicy: Never
  • automountServiceAccountToken: false
  • enableServiceLinks: false
  • securityContext.seccompProfile.type: RuntimeDefault
  • privileged: false
  • allowPrivilegeEscalation: false 등등.

이는 곧 컨테이너 격리 및 호스트 워커 노드를 보호하기 위한 최소한의 보안 조치로, 스택 파드는 절대로 특권을 가질 수 없습니다. (non-privileged)

또한 스택 파드는 CTF 참여자의 페이로드에 따라 언제든지 종료되거나 OOM 등의 문제가 발생할 수 있습니다.

하지만 모든 문제(챌린지)는 동일한 환경에서 의도된 페이로드로 검증이 완료되었고, 때문에 이는 의도된 동작이므로 이에 대한 책임은 참여자 본인에게 있습니다.

또한 최소한의 보안 조치가 적용되었음에도 불구하고, 참여자가 어떠한 방법으로든 호스트 워커 노드에 영향을 미치거나 다른 스택 파드에 영향을 미치는 행위가 발생할 경우 이는 부정 행위 및 운영 방해로 간주되며, 즉시 퇴출되거나 적절한 제재가 가해질 수 있습니다.

TTL 및 스케줄러

컨테이너 프로비저너는 내부적으로 DynamoDB를 통해 스택과 관련된 메타데이터를 관리합니다. 때문에 DDB의 메타데이터와 쿠버네티스의 클러스터 상태가 일치하지 않을 경우가 있을 수 있고, 이는 곧 Orphaned 스택 파드를 만들어 리소스를 낭비하는 결과를 초래할 수 있습니다. 이를 방지하기 위해 컨테이너 프로비저너는 주기적으로 DDB와 쿠버네티스 클러스터 상태를 비교하여 불일치하는 스택 파드를 정리하는 작업(Cleanup)을 수행합니다.

Cleanup은 아래의 조건에 따라 수행됩니다.

• 스택 파드 또는 매칭된 서비스가 존재하지 않는 경우 (DDB에는 존재하지만 쿠버네티스 클러스터에는 없는 경우, 또는 그 반대의 경우)
• 스택의 TTL(Time-To-Live)이 만료된 경우

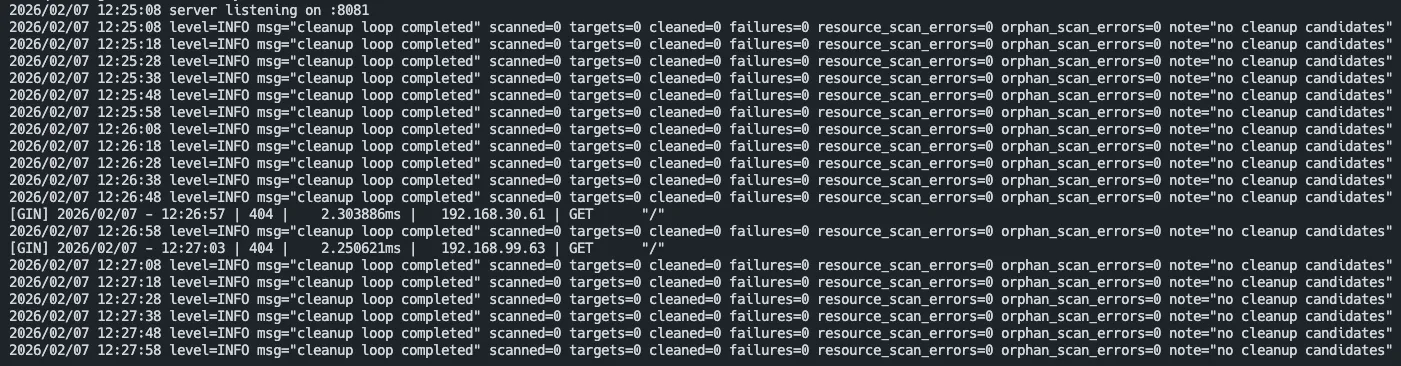

이처럼 컨테이너 프로비저너는 주기적으로 스케줄링되어 불필요한 리소스를 삭제하며 스택의 TTL을 관리합니다. 스택의 TTL은 기본값 2시간이며, 이는 환경 변수를 통해 변경할 수 있습니다.

스케줄링 간격은 기본값 10초로, 이 또한 환경 변수를 통해 변경할 수 있습니다. 과도하게 짧은 간격의 경우 그 만큼의 리소스 소모가 발생할 수 있고, 너무 긴 간격의 경우 UX에 영향을 미칠 수 있기 때문에 적절하게 판단하세요.

책임 분리 및 원칙

프로젝트를 계획하면서 가장 중요하게 판단된 부분이 각 마이크로서비스에 대한 책임 분리(Separation of Concerns)였습니다. 컨테이너 프로비저너는 오로지 컨테이너 프로비저닝에 대한 인터페이스 제공 및 라이프사이클 관리(스케줄링)에만 집중하며, 컨테이너 오케스트레이션에 대한 책임은 쿠버네티스가 전적으로 책임집니다.

또한 컨테이너 프로비저너는 스택 생성 요청에 대한 검증 및 보안 솔루션 적용에 집중하며, 유저 인증 및 권한 관리와 제한과 같은 부분은 메인 CTF 서비스 애플리케이션에서 책임집니다. 이는 곧 프로젝트가 단일 책임 원칙(Single Responsibility Principle)을 준수하도록 설계되었음을 의미합니다.

이에 대한 관련 이슈는 아래의 링크를 참조하세요.

• https://github.com/nullforu/container-provisioner-k8s/issues/1
